وصف المنتج
تم تطوير نظام التصوير بالموجات فوق الصوتية من سلسلة HS MCS لتطبيقات النطاق المتوسط -ويوصى باستخدامه مع مجسات الموجات فوق الصوتية ذات نطاق تردد يتراوح بين 15M~30M. بالإضافة إلى وظيفة المسح الضوئي C- القياسية، فإنه يوفر دقة ميكانيكية محسّنة وتصويرًا محسّنًا ومحاذاة ذاتية-للخلل وإمكانيات اكتشاف المسافة الآمنة. ويتميز بتكامل خط إنتاج التوصيل-والتشغيل-. إنه يوضح مزايا الفحص المهمة لمكونات مثل ألواح التبريد السائلة.
الميزات الرئيسية
●معلمات المسح القابلة للتخصيص: حدد بشكل مستقل الموضع والسرعة والدقة وإعدادات البوابة ولوحة الألوان ضمن النطاقات المحددة.
●وظيفة مقارنة النماذج: إجراء تحليل البيانات في مناطق محددة باستخدام قوالب محددة مسبقًا.
● حساب تغطية اللحام التلقائي: يقوم البرنامج تلقائيًا بحساب إحصائيات تغطية اللحام للمناطق المحددة.
● مراقبة هامش الأمان: يقوم البرنامج تلقائيًا بحساب المسافة بين منطقة اللحام والحواف، والتصفية بناءً على العتبات المحددة مسبقًا.
●حجم صغير لسهولة الحركة والنقل.
●مثالي للبحث والتحقق قبل تنفيذ العملية، أو غيرها من مهام الإنتاج التجريبي على دفعات صغيرة-.
مقدمة النموذج

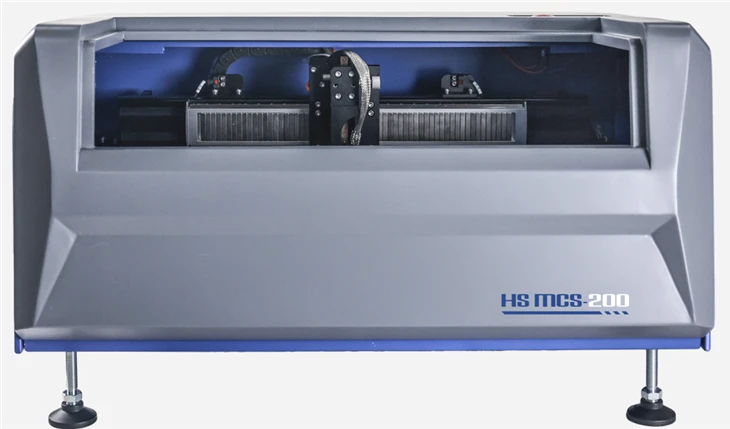

نظرة عامة على نظام HS MCS200:
تم تصميم هذا النظام المدمج بمحركات خطية عالية السرعة (المحور-المحور X والمحور Y-)، ويتميز بسرعة مسح عالية ومبيت قوي. مثالية لاختبارات -الدفعات الصغيرة أو اختبارات ما قبل الإنتاج-، كما أنها قابلة للنقل بسهولة ومناسبة للبحث والتحقق قبل تنفيذ العملية. أو غيرها من أعمال الإنتاج التجريبي الصغيرة-.
يدعم النظام -أدوات المسح أو المصفوفة المرحلية مع المجسات المقابلة للمسح بالموجات فوق الصوتية.
(1) المواصفات الكهروميكانيكية:
| لا. | فئة | مواصفة |
| 1 | نطاق السفر للمحور X- | 300 ملم |
| 2 | تكرار المحور X- | ±1μm |
| 3 | الحد الأدنى لقيمة الخطوة للمحور X- | 0.01 ملم |
| 4 | سرعة مسح المحور X- | 1000 ملم / ثانية |
| 5 | نطاق السفر للمحور Y- | 200 ملم |
| 6 | تكرار المحور Y- | ±1μm |
| 7 | المحور Y-الحد الأدنى لقيمة الخطوة | 0.01 ملم |
| 8 | الحد الأقصى لسرعة المسح على المحور Y-. | 1000 ملم / ثانية |
(2) الصك (الموجات فوق الصوتية أ) المعلمات الفنية:
| لا. | فئة | مواصفة |
| 1 | نوع النبض | نبض موجة مربعة سلبية |
| 2 | جهد النبض | 50–250 V |
| 3 | عرض النبض | 15ns-250ns قابل للتعديل بشكل مستمر |
| 4 | مطابقة المعاوقة | 50Ω/500Ω |
| 5 | تردد أخذ العينات/عمق البت | (100 م ~ 1 جيجا هرتز)/8 بت |
| 6 | عرض النطاق الترددي | 1-50 ميغاهيرتز |
| 7 | عمق أخذ العينات | من 512 إلى 4096 |
| 8 | تردد التكرار | 20 هرتز - 27.5 كيلو هرتز |
| 9 | طريقة الكشف | الكشف الإيجابي، الكشف السلبي، الكشف الكامل، تردد الراديو |
| 10 | النطاق الديناميكي | أكبر من أو يساوي 30 ديسيبل |
| 11 | خطأ خطي عمودي | أقل من أو يساوي 3% |
| 12 | خطأ الخطي الأفقي | أقل من أو يساوي 0.1% |
(3) المعلمات الفنية للأداة (المصفوفة المرحلية):
| لا. | فئة | مواصفة |
| 1 | نوع النبض | نبض موجة مربعة سلبية |
| 2 | جهد النبض | 50–100V |
| 3 | عرض النبض | 30ns-500ns قابل للتعديل بشكل مستمر |
| 4 | تردد أخذ العينات/عمق البت | 250 م/8 بت |
| 5 | عرض النطاق الترددي | 0.5 ~ 20 ميجا هرتز |
| 6 | عمق أخذ العينات | 512 |
| 7 | تردد التكرار | ما يصل إلى 20 كيلو هرتز |
| 8 | طريقة الكشف | الكشف الإيجابي، الكشف السلبي، الكشف الكامل، تردد الراديو |
| 9 | النطاق الديناميكي | أكبر من أو يساوي 30 ديسيبل |
| 10 | خطأ خطي عمودي | أقل من أو يساوي 3% |

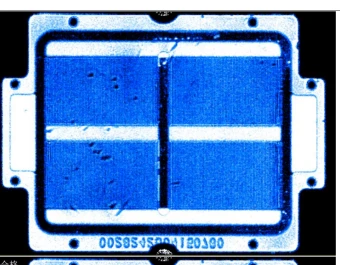

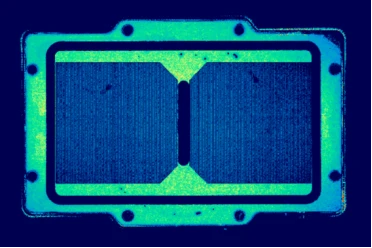

(4) دراسة الحالة:
