وصف المنتجات

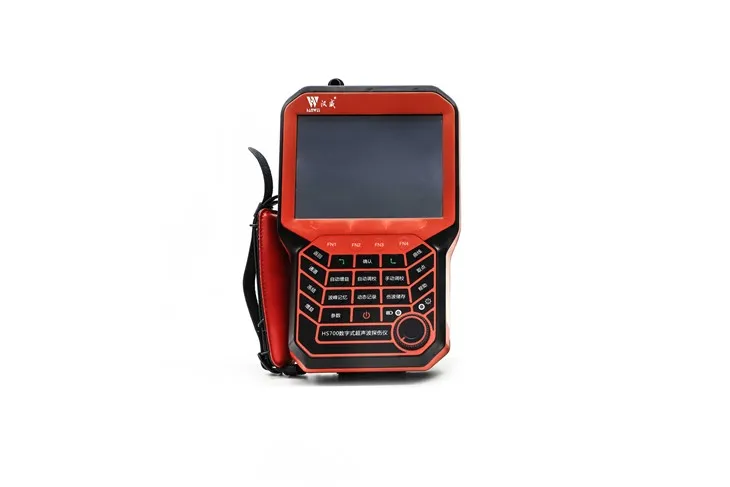

يتميز كاشف العيوب بالموجات فوق الصوتية المحمولة HS700 بواجهة شاشة تعمل باللمس بديهية لسهولة التشغيل. يستخدم تردد أخذ عينات الأجهزة 400 ميجا هرتز ، مما يحسن دقة الشكل الموجي. يدعم الجهاز أيضًا اتصال WiFi ، مما يمكّن ميزات مثل الكشف المستند إلى مجموعة النظراء ، وتحديد موقع GSM ، والتتبع عن بُعد في الوقت الفعلي عبر تطبيق للجوال. تظل شاشة اللمس المقاومة لها مستجيبة حتى في البيئات ذات الزيت أو الماء ، مما يجعلها مثالية لمجموعة واسعة من الظروف. بالإضافة إلى ذلك ، فإن قدرة اكتشاف B-SCAN تعزز وظائفها وتوسيع تطبيقاتها.
ميزة الأداء
● تردد أخذ العينات 400 ميجا هرتز لإخلاص الموجة العليا
● مع اتصال WiFi ، يدعم الجهاز الكشف القائم على السحابة السلس.
● تحديد المواقع GSM والتتبع في الوقت الفعلي من خلال تطبيق الهاتف المحمول.
● شاشة تعمل باللمس المقاومة للزيوت والماء مع حساسية عالية.
● وظائف B-Scan متكاملة.
نقل المعلمات
|
نمط النبض |
نبض موجة مربعة سلبية |
|
نقل جهد النبض |
200V - 400V |
|
حافة النبض |
<10 ns |
|
عرض النبض |
30ns -1000 ns |
|
مطابقة المقاومة |
48Ω, 500Ω |
استلام المعلمات
|
تواتر أخذ العينات / البتات |
400MHz/10Bits |
|
عمق أخذ العينات |
512 |
|
ضوضاء المدخلات المكافئة |
<80nV/√Hz |
|
عرض النطاق الترددي |
0. 5MHz -30 MHz |
|
تردد التكرار |
15Hz -1000 Hz |
|
دقة المخفف |
＜ ± 1db/12db |
|
النطاق / الزيادة |
12 0 db/0.1db ، 1db ، 2db ، 6db (تعديل تلقائي بالكامل) |
|
نطاق سرعة الصوت |
(300-20000) m/s |
|
النطاق الديناميكي |
أكبر من أو يساوي 36 ديسيبل |
|
خطأ خطي عمودي |
أقل من أو يساوي 3 ٪ |
|
خطأ خطي أفقي |
أقل من أو يساوي 0. 1 ٪ |
أداء شامل
|
دقة |
>32dB |
|
فائض الحساسية |
أكبر من أو تساوي 65 ديسيبل (φ2 × 200mm) |
|
وضع الكشف |
الموجة الكاملة ، الموجة السلبية أو الإيجابية ، موجة RF |
|
وضع التشغيل |
اكتشاف بلوري واحد ، اكتشاف بلورة مزدوجة |
معلمات الصك
|
حجم الصك |
266 × 164 × 48 (مم) |
|
وزن الأداة |
1.25 كجم (بما في ذلك البطارية) |
|
حجم الشاشة |
5.7" |
|
عرض القرار |
640×480 |
|
مزود الطاقة / البطارية |
DC (DC12V/3.34A) |
|
عمر البطارية |
العمل بشكل مستمر لأكثر من 8 ساعات (مدعوم من بطارية الليثيوم) |
|
واجهة |
wifi ، USB2. 0 ، VGA ، OTG |
|
درجة الحرارة المحيطة |
(-10-40) درجة (القيمة المرجعية) |
|
رطوبة العلاقة |
(20-95) ٪ rh |
طلب
هذه الأداة مناسبة للكشف عن العيوب وقياس سمك المراجل وأوعية الضغط وخطوط الأنابيب والأجزاء المعدنية المختلفة واللحامات واللوحة الأم.
